耐腐蝕化工泵，按照安裝形式可分為臥式耐腐化工泵，立式耐腐化工泵，常用的生產材質有不銹鋼耐腐蝕化工泵，氟塑料耐腐蝕化工泵等，因此所有能夠承受化工物料腐蝕的泵，都可以稱為耐腐蝕化工泵。

以下展示部分耐腐蝕化工泵的產品結構圖

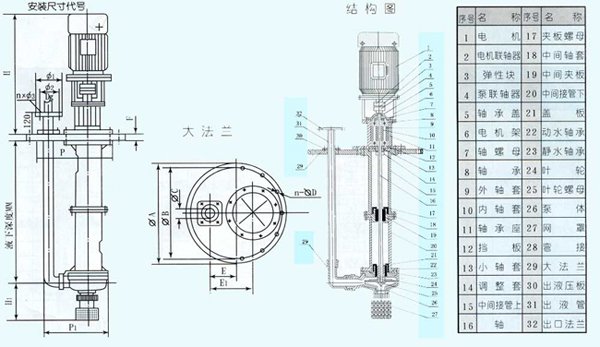

耐腐蝕化工液下泵結構圖

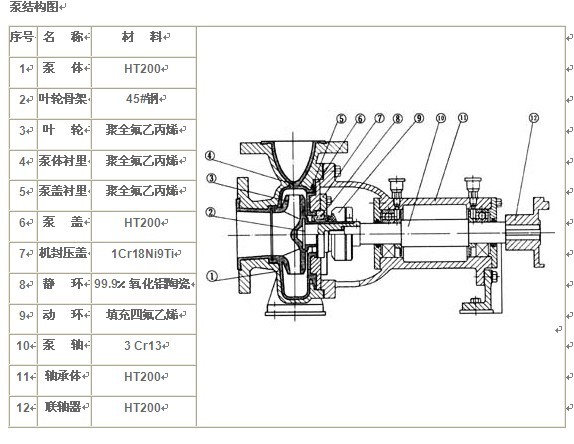

氟塑料耐腐蝕化工泵結構圖，臥式

IH型不銹鋼耐腐蝕化工泵結構圖

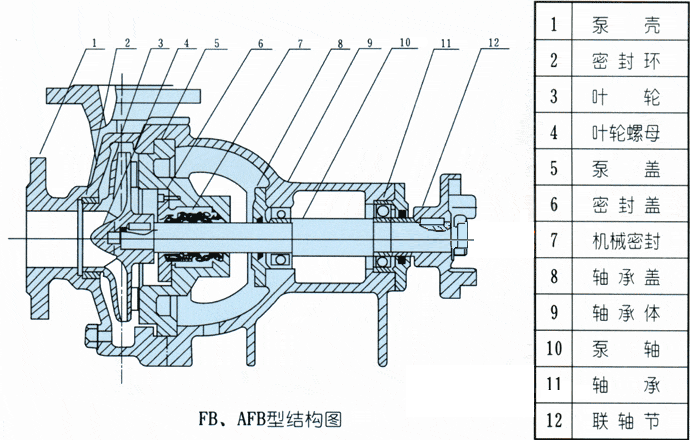

AFB型耐腐蝕化工泵結構圖

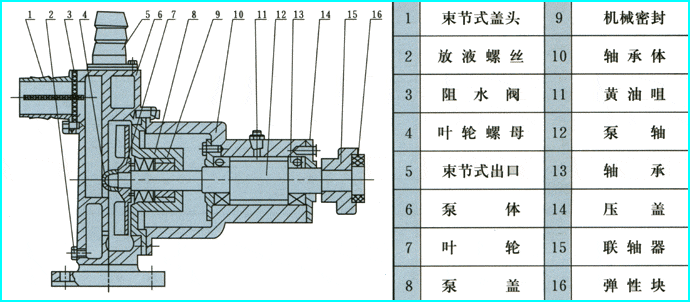

JMZ型耐腐蝕化工酒泵結構圖

不銹鋼耐腐蝕管道泵結構圖

FSB型耐腐蝕化工泵結構圖

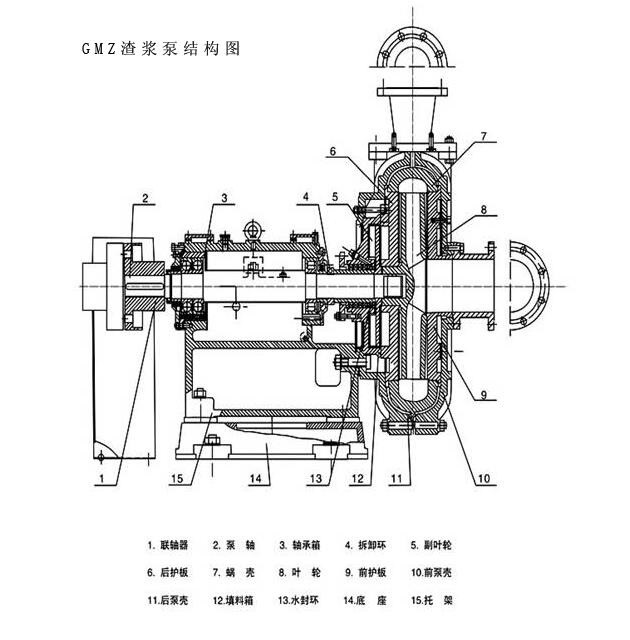

耐腐耐磨渣漿泵結構圖

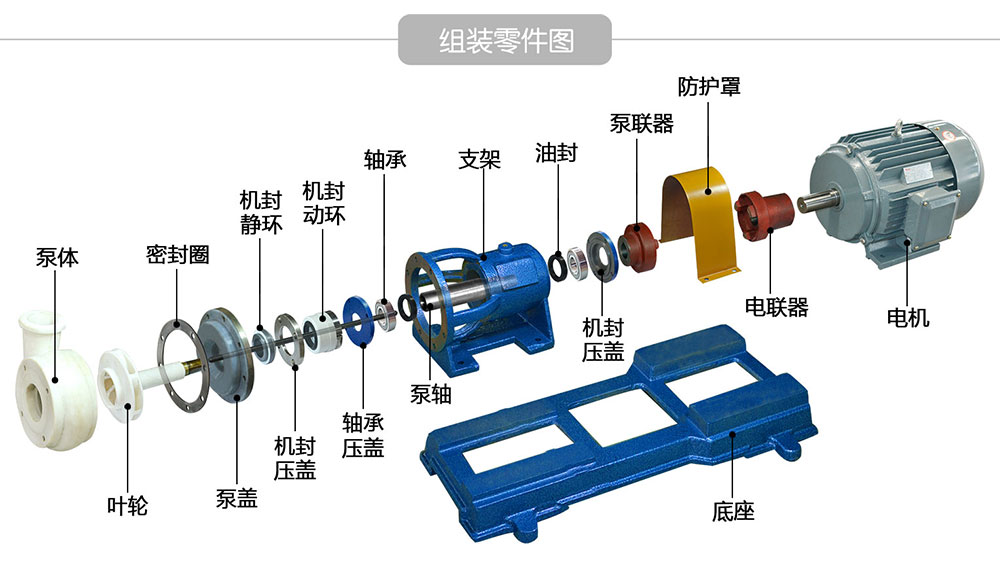

FSB組裝圖

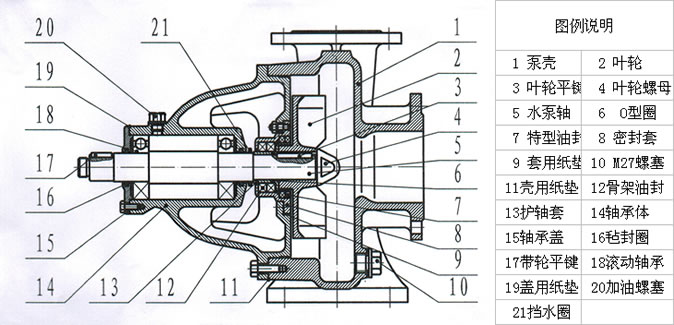

無堵塞化工雜質泵結構圖

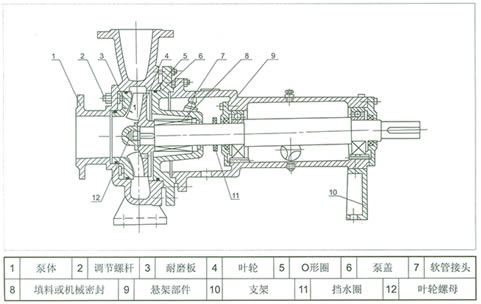

無堵塞化工紙漿泵結構圖

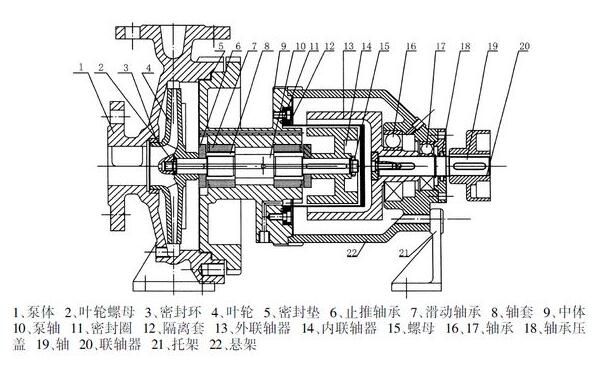

不銹鋼化工磁力泵結構圖

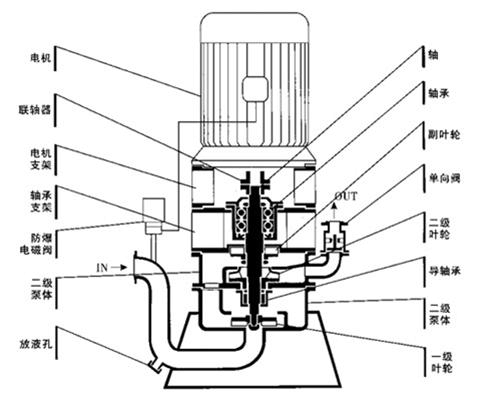

雙級無密封自控自吸泵結構圖

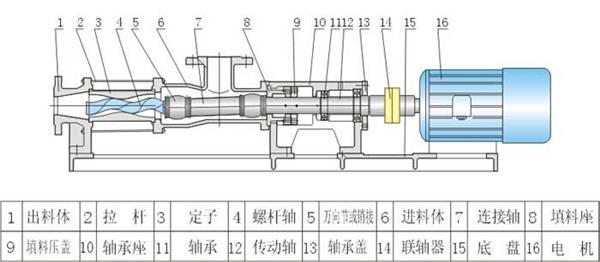

單螺桿泵結構圖
